RAVAGLIOLI - RAV1155 LIKTA

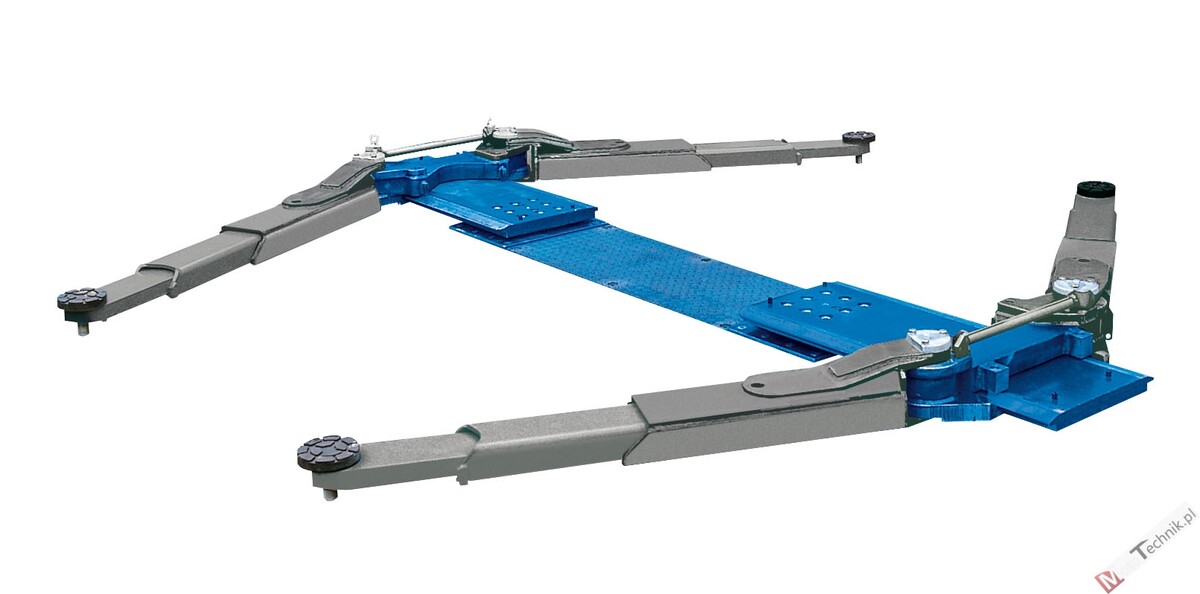

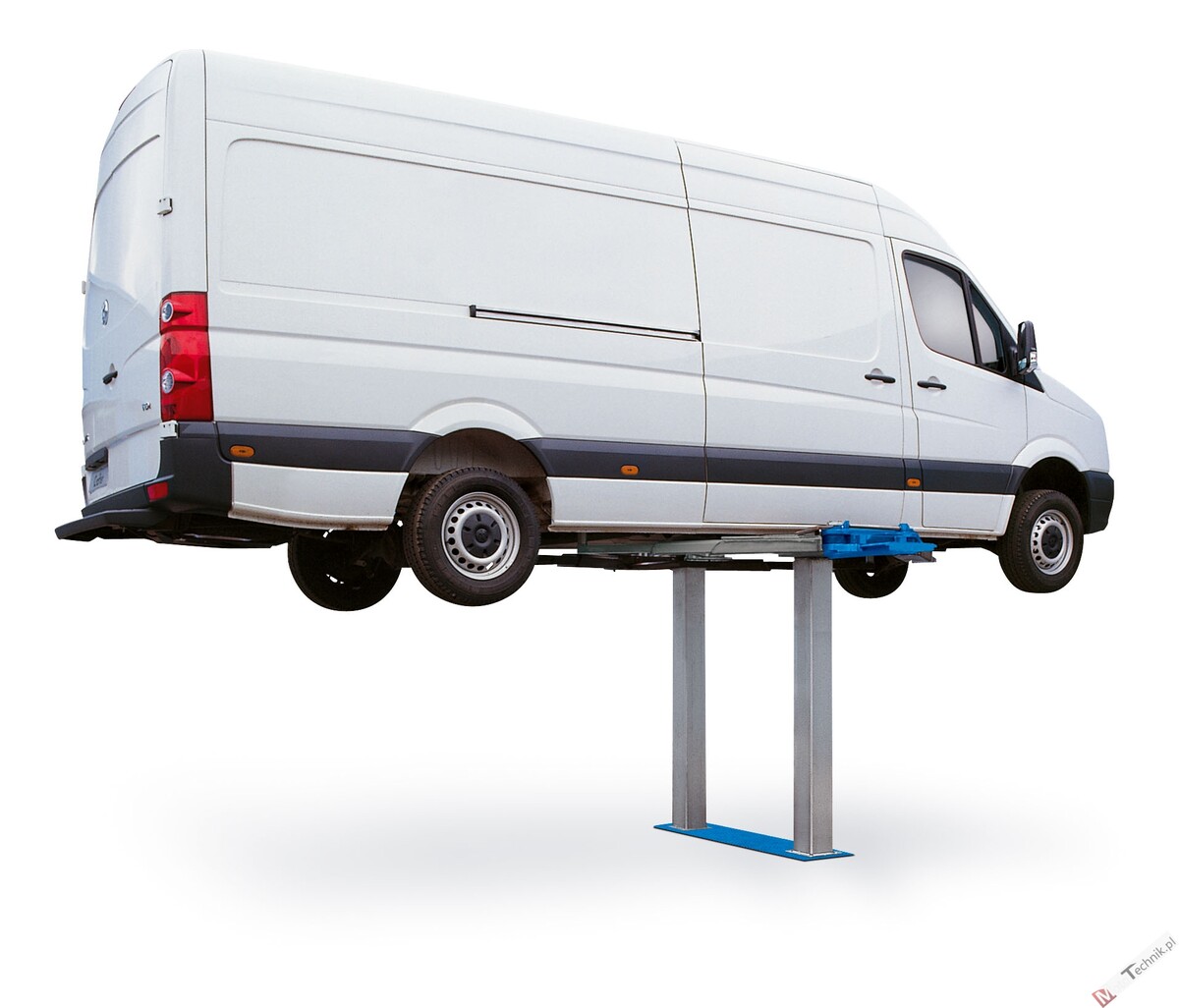

Podnośnik stemplowy, elektro-hydrauliczny RAVAGLIOLI - RAV1155 LIKTA z asymetrycznymi wydłużonymi, ramionami przeznaczony do podejmowania pojazdów osobowych, SUV, terenowych i dostawczych o masie do 5500 kg.

Podnośnik ze zwiększonym rozstawem cylindrów.

Cechy podnośnika:

• elektro-hydrauliczny podnośnik przeznaczony do instalacji w posadzce,
• doskonała synchronizacja między cylindrami, niezależnie od rozkładu obciążeń,
• mechaniczne zabezpieczenia blokujące z pneumatycznym uwalnianiem, zapewniają maksymalne bezpieczeństwo podczas podnoszenia jak i w pozycji stojącej.
• wyposażony w zawór bezpieczeństwa aby zapobiec przeładowaniu lub w przypadku uszkodzenia cylindra podnoszącego,
• wszystkie części hydrauliczne, mechaniczne i elektryczne wyprodukowane zgodnie z europejskimi normami bezpieczeństwa ESS.
• podnośnik z wydłużonymi ramionami o zasięgu:
  • przednie ramiona (dwustopniowe): 713 - 1800 mm
  • tylne ramiona (trójstopniowe): 840 - 1800 mm
• wysokość podejmowania pojazdów = 105 mm
• wolny dostęp do pojazdu z każdej strony
• podnośnik osadzony w wodoszczelnej kasecie (rama stalowa cynkowan ogniowo w obudowie z twardego tworzywa)
• w dolnej części ramy kasety znajduje się poprzeczka z podwójnym przegubem, aby wyeliminować wibracje
• sterowanie podnośnika niskonapięciowe (24V)
  •
• OPCJONALNIE: oddzielne sterowanie z zewnętrzną pompą hydrauliczną w wodoszczelnej obudowie - idealne rozwiązanie dla mokrych stref warsztau
  •

Obciążenie podnośnika:

•
•
•

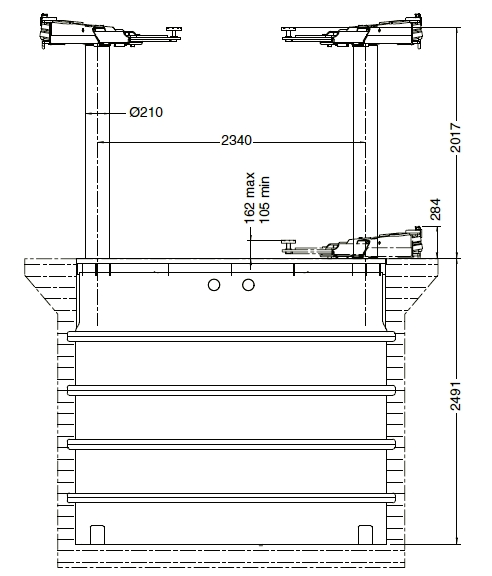

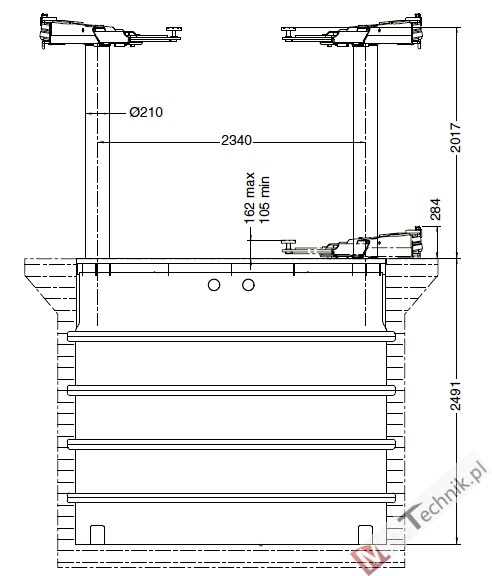

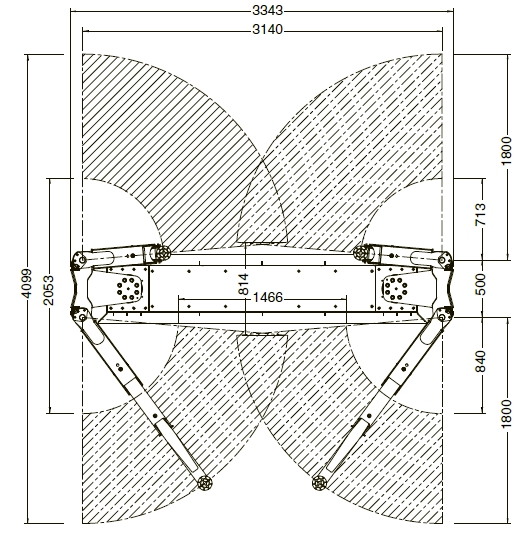

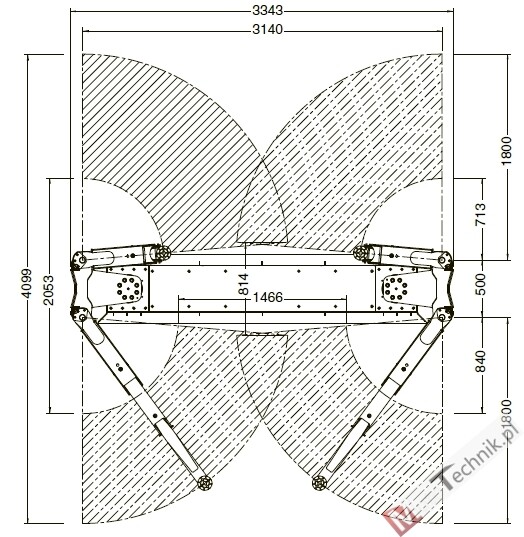

Wymiary podnośnika:

•
•

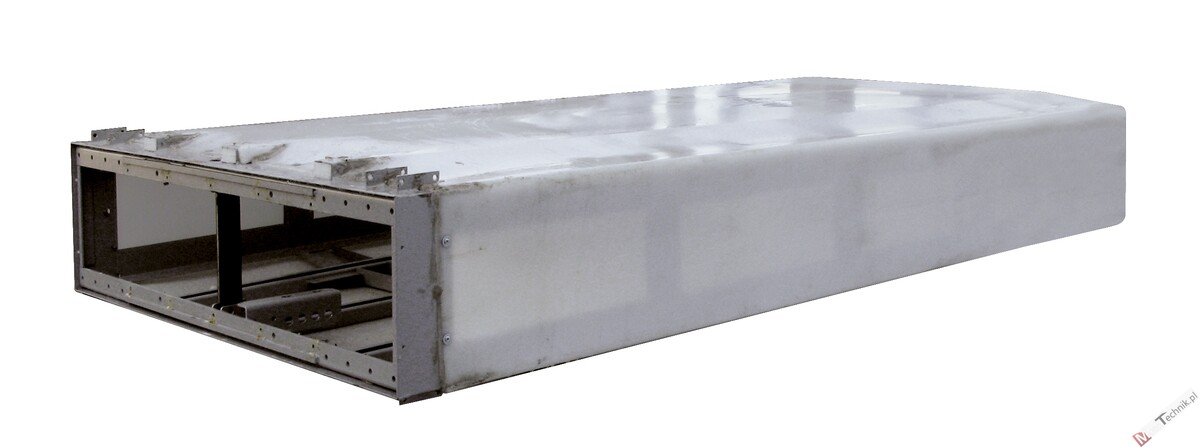

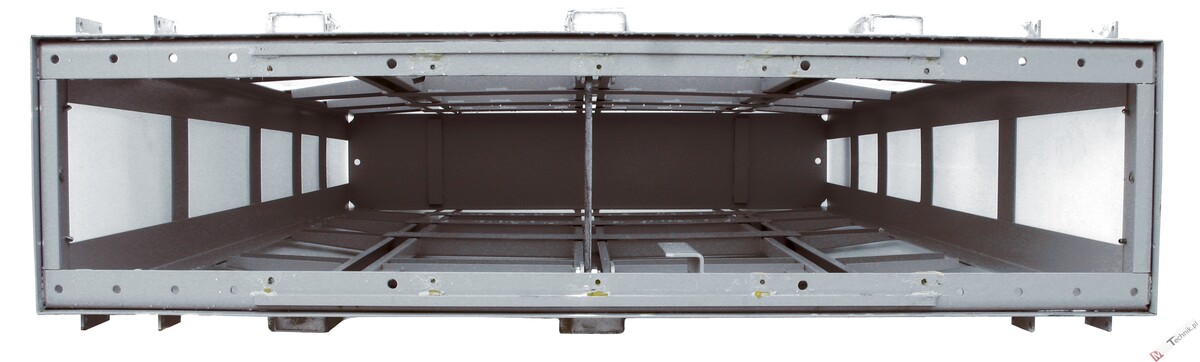

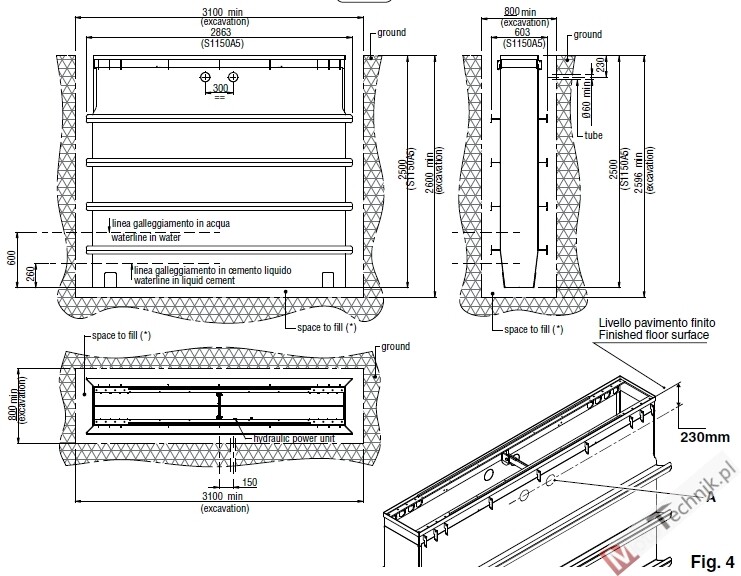

Wymiary kasety podnośnika:

•

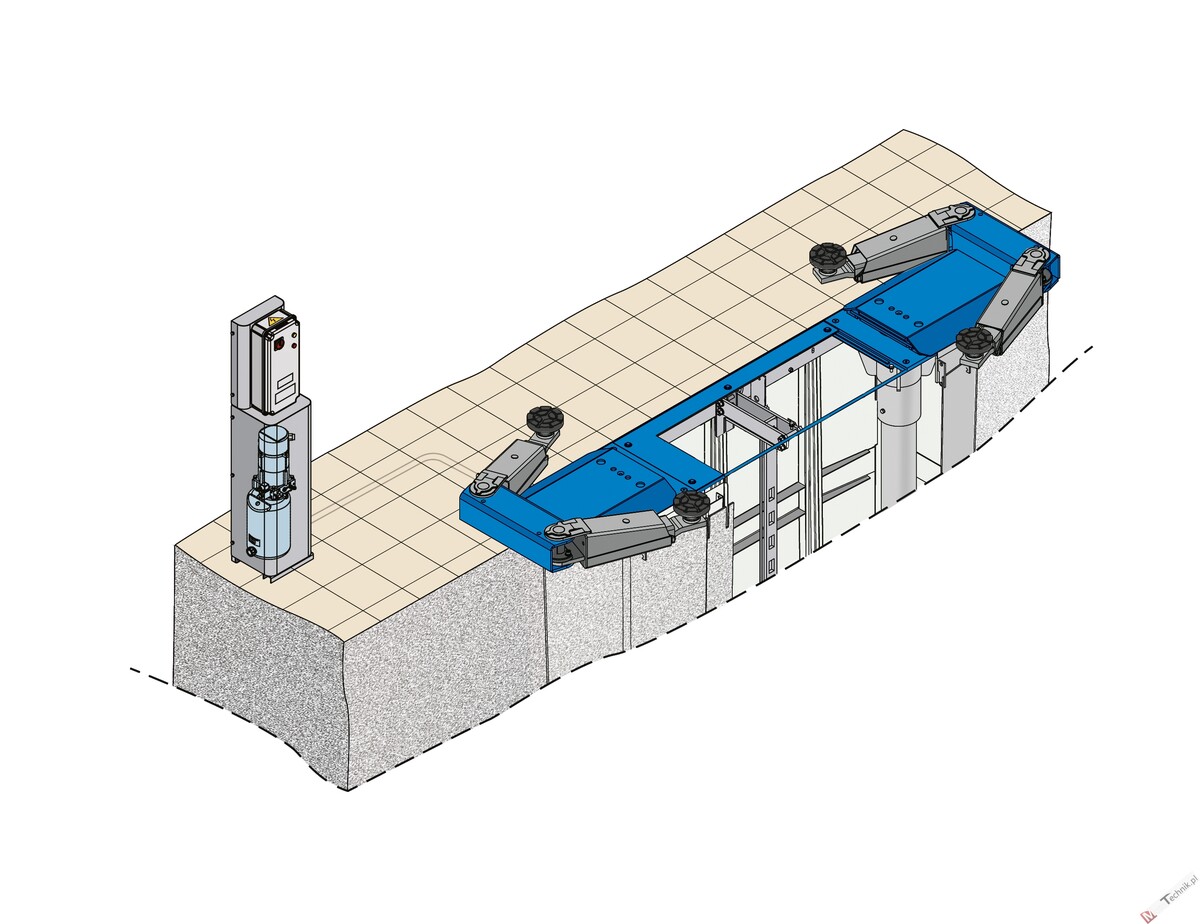

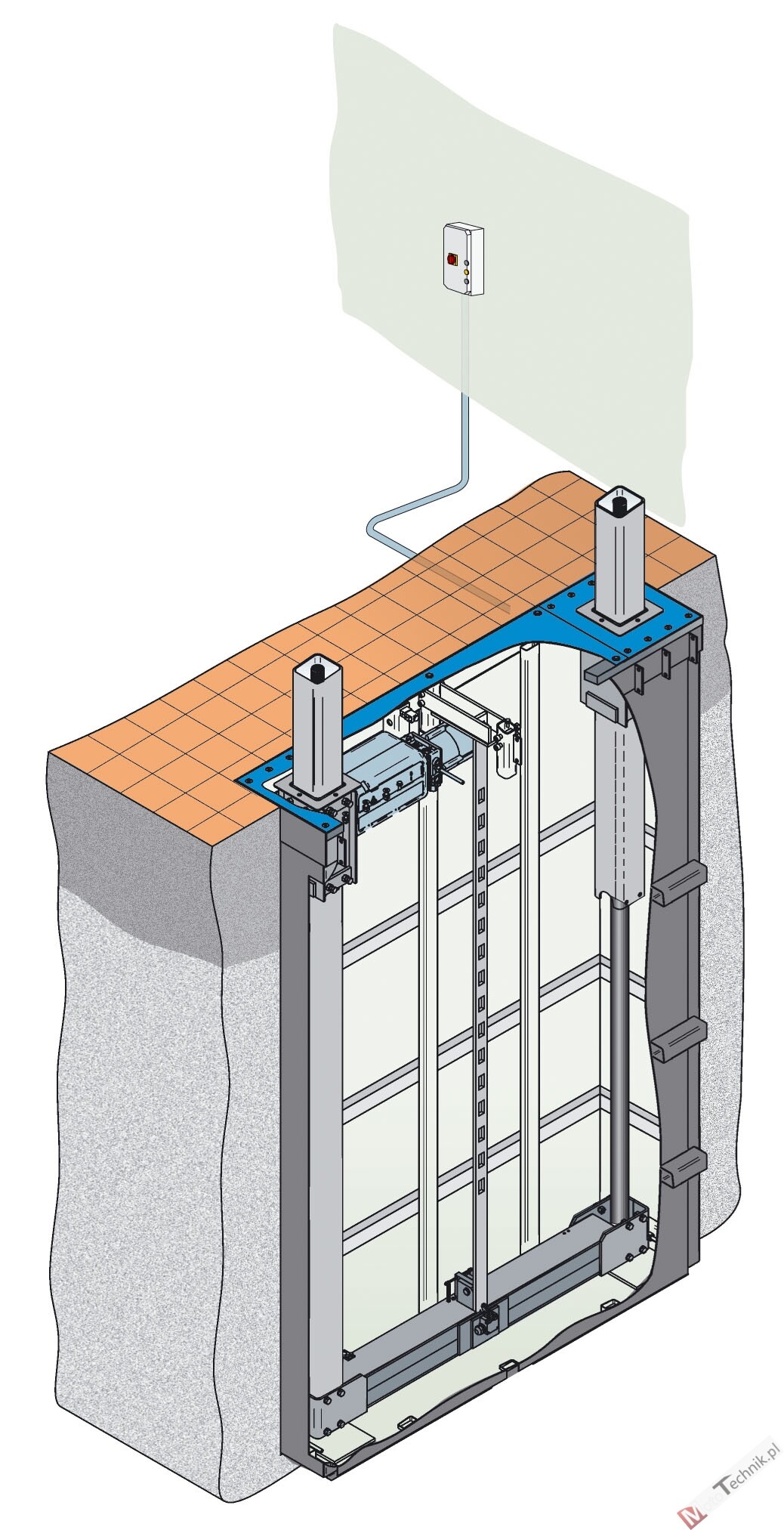

Posadowienie kasety podnośnika:

•
•
  A - Poziom podłogi
  B - Druty ø 10x 50cm łączące kasetę i siatkę zbrojeniową
  C - Siatka zbrojeniowa zgrzewana ø4 / 150x150 mm
  D - Posadzka
  E - Wypełnienie piaskiem
  F - Istniejące podłoże
  G - Beton

Siły działające na podnośnik / kasetę (rys. A):

•

Model	Udźwig	P (kg)	M2 (kgm)	Kaseta
RAV1155LIKTA	5500	3650	3700	S1150A5





Wymagania do posadowienia podnośnika stemplowego RAVAGLIOLI:

Podnośnik powinien być zainstalowany na płaskim terenie, będącym w stanie obsłużyć obciążenia (zgodne z rys. A)
Minimalne wymagania podłoża:
a) klasa betonu C25/30 lub wyższy
b) minimalna grubość betonu odliczając inne okładzyny czy płytki 150 mm.
c) zbrojenie górne i dolne wykonane ze zgrzewanej siatki Ø4 / 150x150 mm lub zbliżone, z oczkami nie mniejszymi niż 250 mm.
d) nośność podłoża nie niższa niż 1,3 kg/cm2 powinna być zapewniona na minimalnej powierzchni 4,50x2,00 m, w którym nie ma dylatacji lub cięcia. W górnej siatce zbrojeniowej powinna być zachowana ciagłość.

Ostrzeżenia ogólne:

• minimalna nośność ziemi na dnie wykopu powinna być nie niższa niż 0.5 kg/cm2
• “poziom podłogi” oznacza końcową posadzkę wliczając kafelki czy też inne wykończenie (rys. posadowienia).
• nie ma zagrożenia spowodowanego innymi maszynami pracującymi w tym obszarze,
• obszar, w którym zostanie zainstalowane urządzenie nie jest narażony na wybuchowe, żrące i / lub toksyczne materiały
• odległość podnośnika od ścian i innych urządzeń musi wynosić co najmniej 70 cm.
• miejsce instalacji powinno być tak dobrane, że operator ma widoczność na urządzenie i obszar pracy podnośnika
